Electrificación de una nave industrial en Valls
Distribución eléctrica, cuadros, canalizaciones y una solución de iluminación industrial concebida para trabajar con seguridad, orden y capacidad de mantenimiento.
Una nave industrial no necesita simplemente «tener corriente». Necesita una instalación eléctrica organizada alrededor de sus procesos, con protecciones adecuadas, circuitos identificables y una distribución que facilite tanto el trabajo diario como el mantenimiento futuro.
Una instalación adaptada a distintas zonas de producción
Este proyecto en Valls, Tarragona, presenta una solución de electrificación para una nave industrial con diferentes áreas de trabajo. La instalación integra cuadros de distribución, canalizaciones, protecciones locales y circuitos destinados a los distintos puntos de consumo, con una organización pensada para facilitar la explotación, las comprobaciones y el mantenimiento futuro.
El proyecto contempla espacios con necesidades diferentes: zona limpia, zona sucia, cabina de pintura, recepción y el área del puente grúa. Esta variedad obliga a distribuir correctamente las líneas, separar circuitos y prever protecciones accesibles cerca de los puntos de consumo.
La instalación se organiza mediante varios cuadros, identificados en el proyecto como L7–L12, y líneas con recorridos individuales aproximados de entre 10 y 65 metros. El objetivo no es únicamente alimentar los equipos, sino crear una red comprensible, mantenible y preparada para las condiciones reales de una nave industrial.
Canalizaciones claras y puntos de protección accesibles

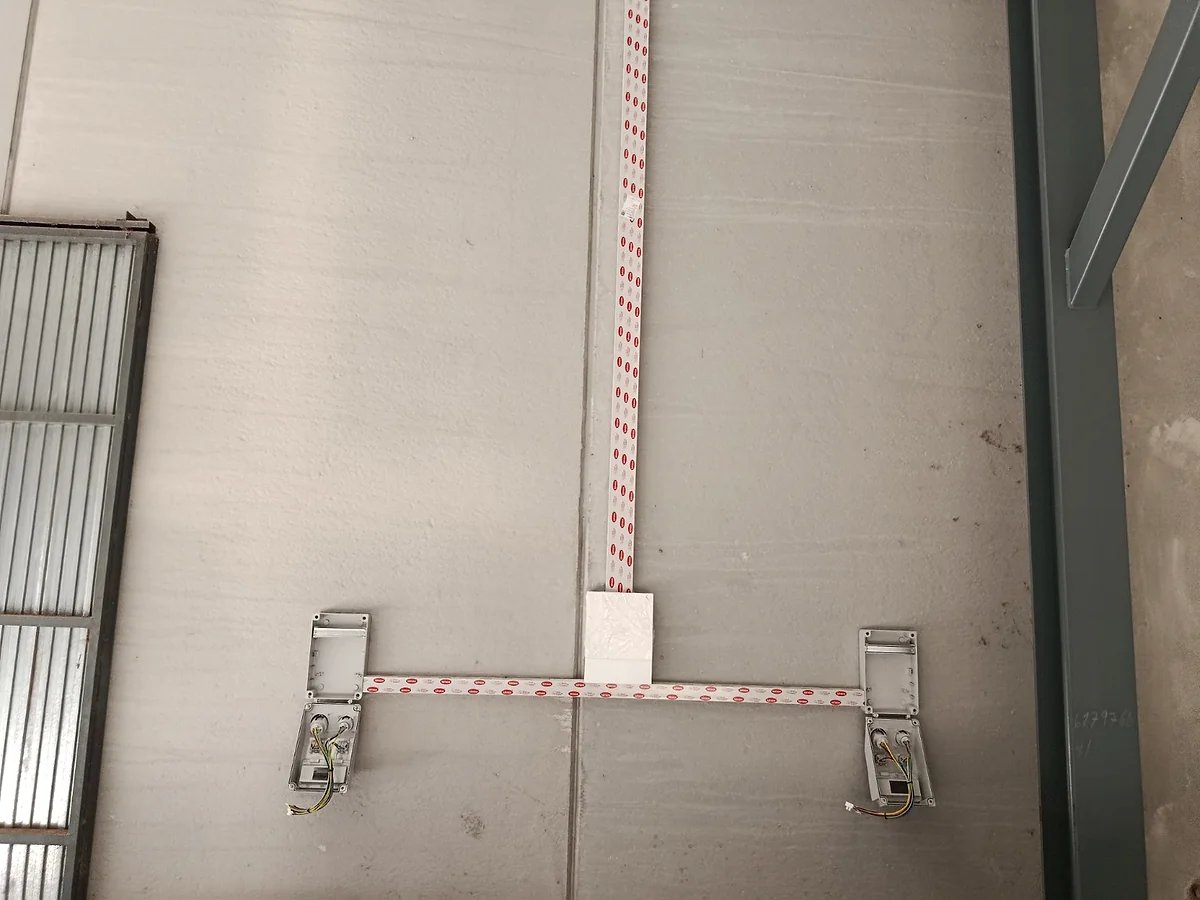

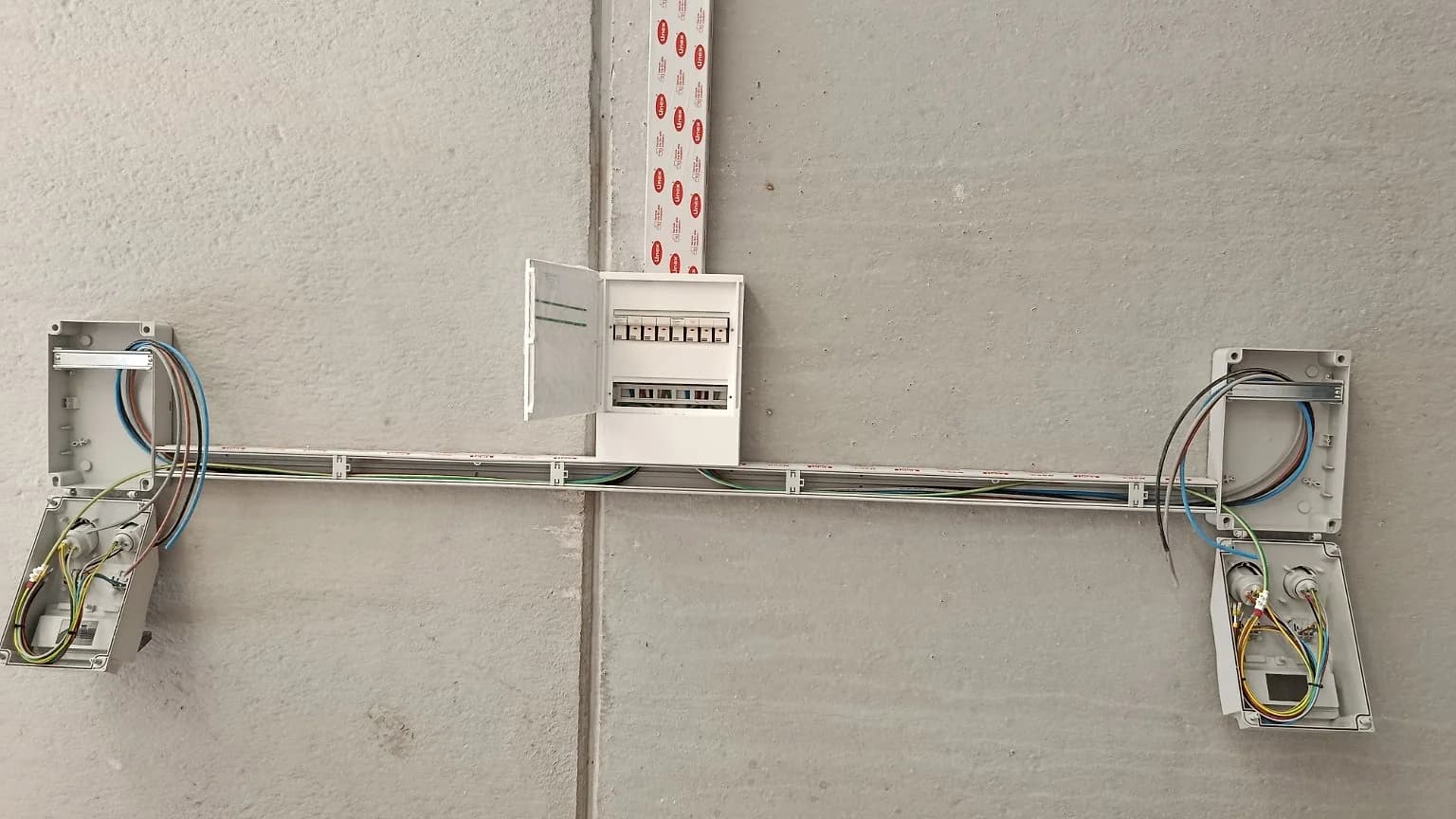

Las fotografías muestran parte del montaje superficial realizado sobre los cerramientos de la nave: canalizaciones, cajas de derivación, cuadros secundarios y mecanismos de protección.
Este tipo de ejecución permite ordenar los recorridos, proteger el cableado y conservar un acceso práctico para inspecciones, ampliaciones o intervenciones de mantenimiento. Durante el montaje se presta especial atención a la continuidad del conductor de protección, la separación y organización de los circuitos y la correspondencia entre cada línea y su protección.
Montaje y conexionado de cuadros eléctricos

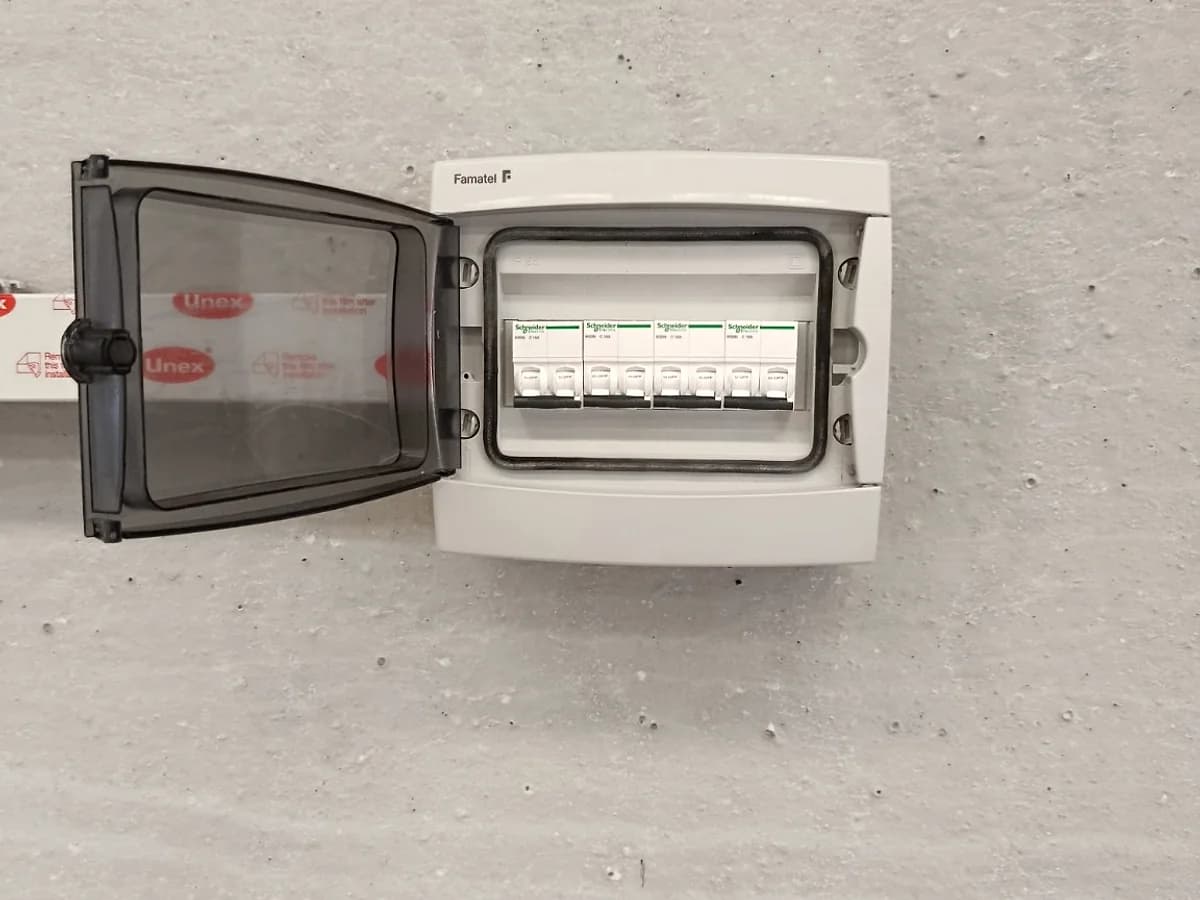

Una parte esencial del trabajo consiste en preparar y conectar cuadros de distribución con protecciones magnetotérmicas y diferenciales adaptadas a los circuitos previstos en el proyecto.
El proceso incluye:
- organización de los componentes sobre carril DIN;
- entrada y distribución de conductores;
- conexión de fases, neutro y protección;
- separación de circuitos;
- revisión del apriete y de la correspondencia con el esquema;
- preparación para la identificación, las comprobaciones y el cierre final.
Un cuadro bien organizado reduce el tiempo necesario para localizar un circuito y facilita las futuras tareas de diagnóstico y mantenimiento.

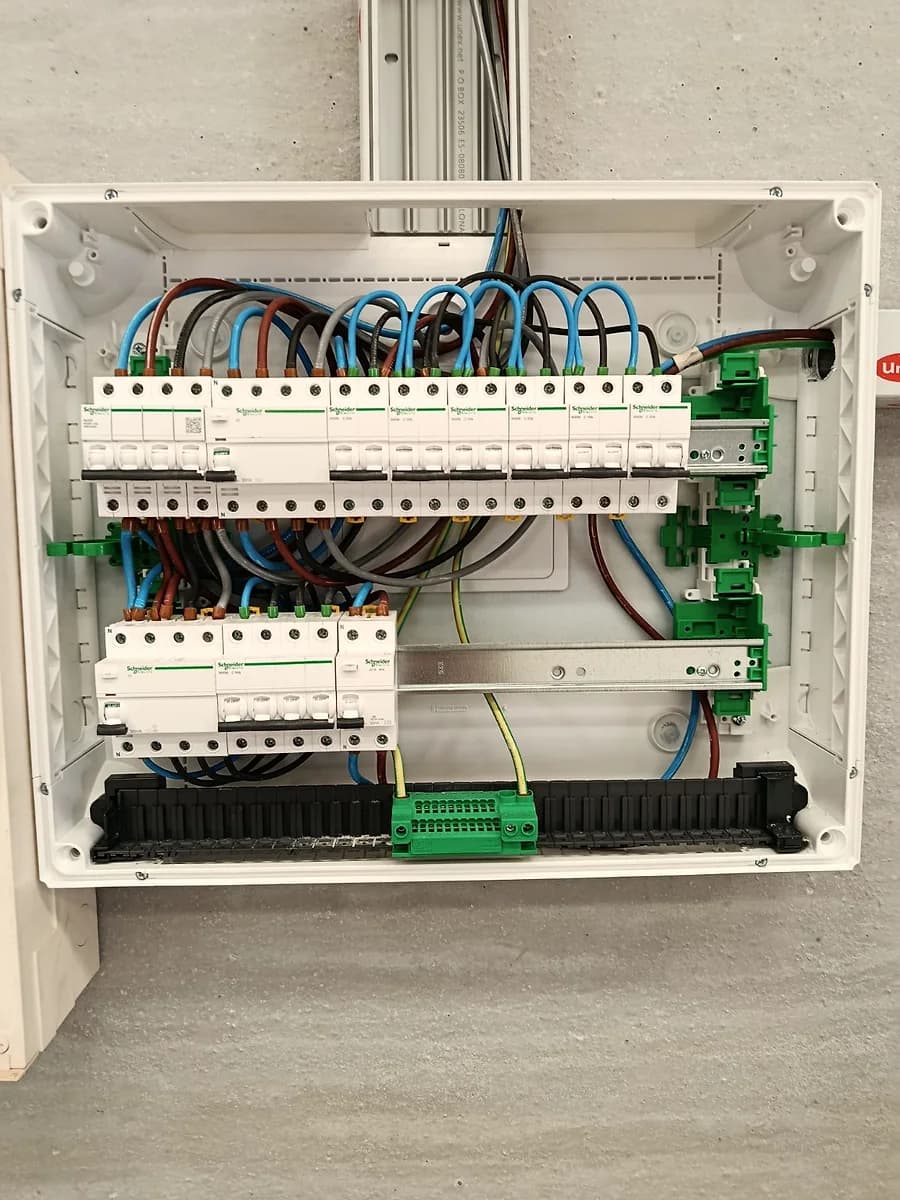

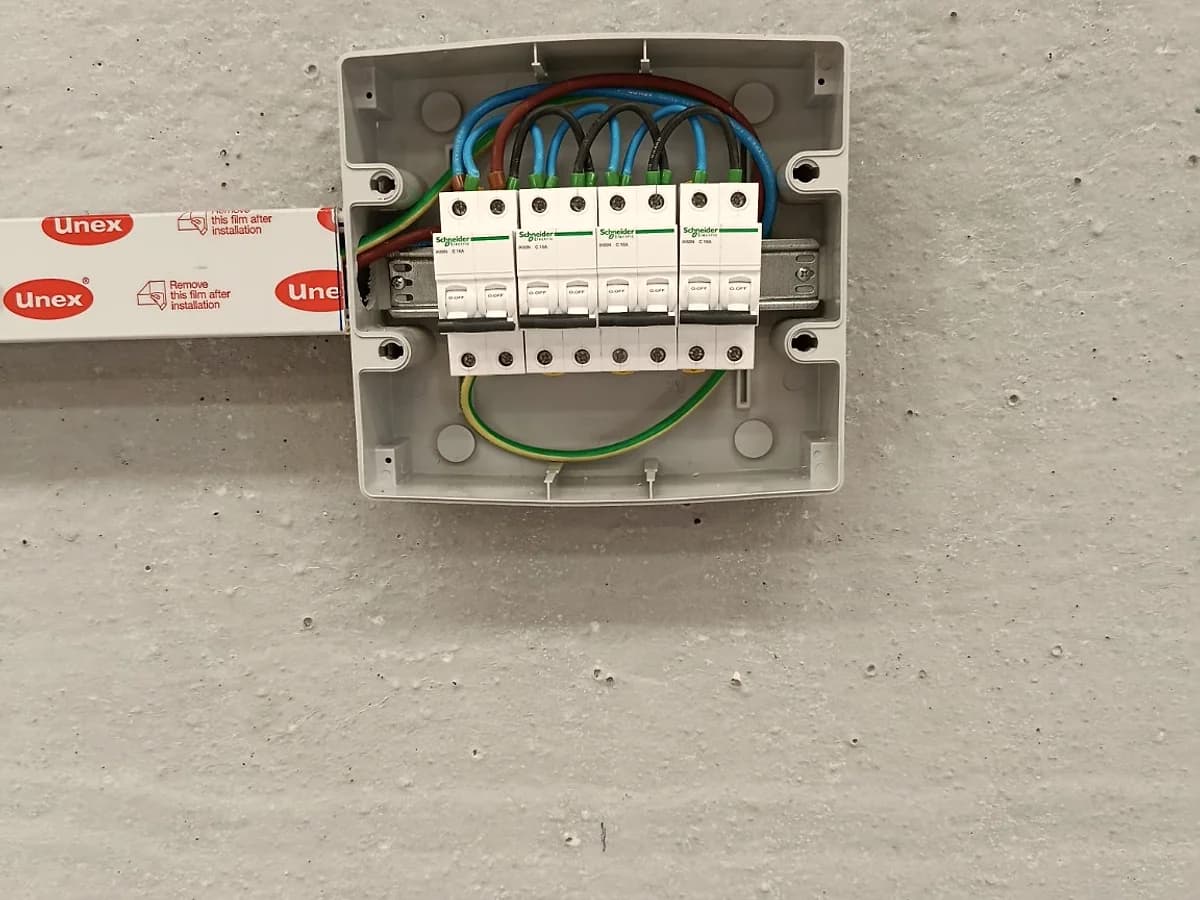

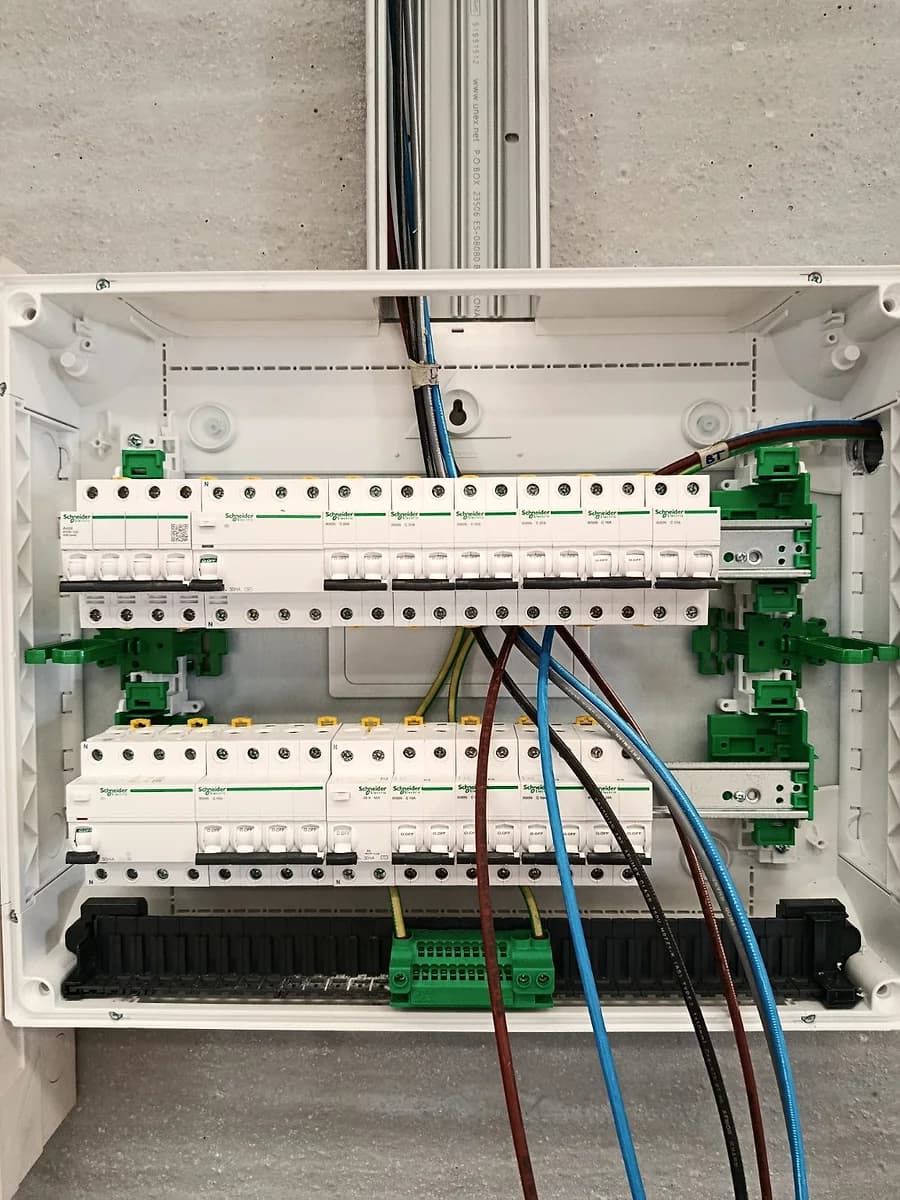

Las imágenes documentan diferentes etapas del montaje y conexionado de los cuadros eléctricos.
Iluminación industrial más eficiente y uniforme
Para la zona del puente grúa, la solución de iluminación sustituye 10 luminarias de mercurio de 400 W por 18 luminarias LED industriales de 200 W. La configuración incorpora 14 luminarias estándar y 4 unidades con kit de emergencia de una hora.
La nueva distribución reduce la potencia nominal conjunta de 4,0 kW a 3,6 kW y aumenta el número de puntos de luz. De este modo se consigue una iluminación más uniforme, una respuesta inmediata al encendido y la disponibilidad de iluminación de emergencia en los puntos seleccionados.
Trabajo por etapas y control del resultado
En una instalación industrial, el orden de ejecución es tan importante como el montaje de cada elemento. El trabajo se organizó por etapas: preparación de recorridos, instalación de canalizaciones, montaje de cuadros y cajas, tendido y conexión de líneas y, finalmente, comprobaciones técnicas.
Esta secuencia permitió detectar interferencias a tiempo, coordinar el trabajo con otras actividades de la nave y evitar modificaciones innecesarias al final de la obra.
Experiencia técnica aplicada a instalaciones industriales
Este proyecto reúne varias competencias clave: interpretación de documentación eléctrica, organización del montaje, preparación y conexionado de cuadros, distribución de circuitos, iluminación industrial y control técnico de la ejecución.
En IVASYS Engineering aplicamos esta experiencia para analizar necesidades, proponer soluciones claras y organizar instalaciones eléctricas pensadas para funcionar de forma segura y mantenible. Cada actuación se define según el proyecto, las características del emplazamiento y los requisitos reglamentarios aplicables.
Detalles del montaje
Una instalación visible y mantenible.
